編號 | 設備名稱 | 型號規格 | 數量 | 主要技術指標及參數 |

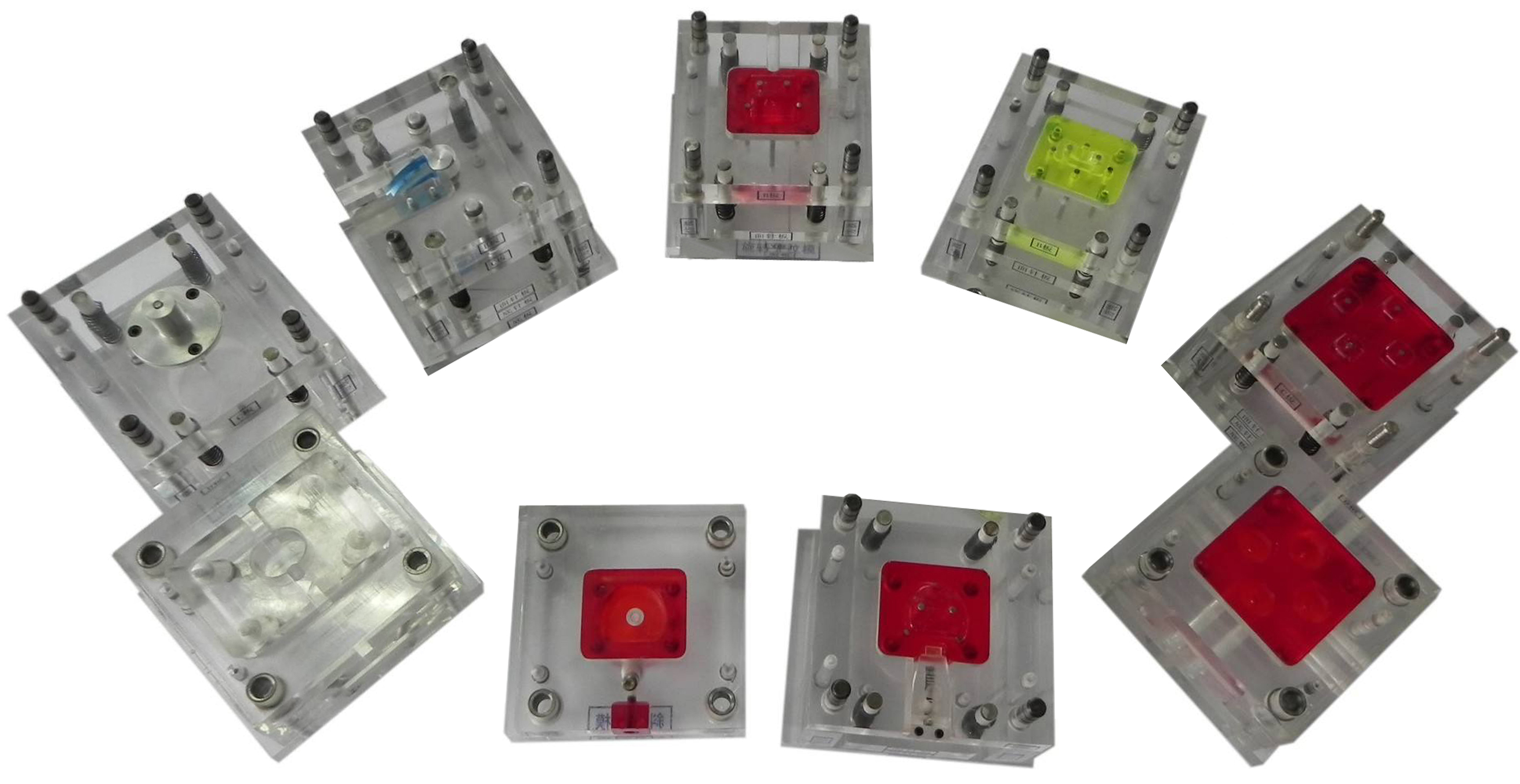

（A） | 彩色耐高溫透明注塑模具系列 | 18套 | 1）▲“工”字型模，工廠、企業慣用標準（規格：220×200mm） 2）▲與全電動雙螺桿注塑機配合可進行高溫注射成型，能用ABS、PP、PE、PS、軟PVC及工程塑料（PC、PMMA、POM）等塑料與模具配合生產塑料制品，并能實現可視化注射成型，模具型腔可耐200～400°C高溫。 3）導柱導套采用直線軸承，螺栓須采用12.9級螺栓。 4）模架采用國內外知名企業的有機玻璃PMMA（聚甲基丙烯酸甲酯），運動部件采用彩色有機玻璃，模仁及注膠部件須采用彩色耐高溫透明材料，確保產品型腔在高溫中不遇變，透明率90％以上。注塑時可以清楚看到原料對型芯內部的充填、冷卻、收縮的全過程。 5）以上每套模具需提供配套的模具動畫演示光盤、模具結構裝配圖（2D、3D）及爆炸圖（電子版）。 |
A 0101 | 細水口模 | 220×200mm | 1套 | 模具成型制品體積大，表面光澤度高，進膠均勻；頂出面積大，澆口痕跡小，產品質量穩定、效率高，水口同制件自動分離等優點，適合大批量生產。 產品為小炒鍋，一模兩出，產品尺寸10×30×60mm。 |
A 0102 | 潛水口模 | 220×200mm | 1套 | 對于表面要求無澆口痕跡的產品，模具澆口設置在制品的側面、端面、背面等地方，不僅可以自動切斷澆口還可簡化模具結構，一模兩出，產品為茶壺蓋，產品尺寸20×35×50mm。 |
A 0103 | 前模哈夫模 | 220×200mm | 1套 | 運用于側成型面積大,側孔或側凹膠位較淺且抽拔距較小的塑件,(如車仔模、外螺紋模）結構緊湊，強度和剛性較好，抽拔力大，一模一出，產品為小茶杯，產品尺寸27×30×40mm。 |
A 0104 | 前模行位模 | 220×200mm | 1套 | 定模設置抽芯機構，對外觀要求高的塑件，結構緊湊，強度和剛性較好，在模具中被廣泛應用，一模一出，產品為手機外殼，產品尺寸10×35×70mm。 |
A 0105 | 后模行位模 | 220×200mm | 1套 | 適合于內部有凸凹槽，體積較小的塑件。后模設置抽芯機構，成型抽拔力不大，模具結構簡單，造價低，運轉周期短，在小型模具中被廣泛應用，一模一出，產品為線圈骨架，產品尺寸20×φ20×φ30mm。 |
A 0106 | 熱流道模 | 220×200mm | 1套 | 在模內流道的附近或中心設有加熱結構，使用流道中的塑料維持熔融狀態，實現無水口廢料加工，自動化程度高，可做到無人管理，總件效率高。適用于批量大，精度高的塑件，一模一出，產品為手機外殼，產品尺寸8×40×62mm。 |
A 0107 | 推板模 | 220×200mm | 1套 | 對于一些深腔或薄壁的塑件，如殼體、容器和筒形塑件以及一些型腔形狀復雜的塑件，不允許有頂桿頂出痕跡，且防止塑件變形，可采用推板推出產品的形式脫模，一模兩出，產品為小湯鍋，產品尺寸15×35×50mm。 |
A 0108 | 推管模 | 220×200mm | 1套 | 適用于彎管圓弧內抽芯的塑件。模具B板上設置將直線運動轉換為圓周邊運動的結構，從而達到圓弧抽芯的目的，一模兩出，產品為小鍋蓋，產品尺寸10×φ20mm。 |
A 0109 | 后模斜抽芯(順序分型脫模) | 220×200mm | 1套 | 模具采用定模板拉鉤擺桿式順序分型機構，利用推桿推出制品，使其完成側向抽芯，適合于內側有斜凹形狀的塑料制品，一模兩出，產品為小酒杯，產品尺寸30×φ40mm。 |
A 0110 | 斜頂模 | 220×200mm | 1套 | 成型內側有凹凸的塑件,加工簡便,結構緊湊,可靠,斜推桿與導向槽配合,當推桿作垂直運動時斜推桿在導向槽的作用下做相對運動,從而完成側抽芯動作，一模一出，產品為充電器外殼，產品尺寸10×40×70mm。 |
A 0111 | 二次頂出模 | 220×200mm | 1套 | 深腔薄壁，內部形狀側邊有扣位，且不能使用斜頂結構的塑件，頂出機構按順序二次推出，結構簡單，安全可靠，一模兩出，產品為小手柄，產品尺寸11×φ30mm。 |
A 0112 | 頂桿先復位模 | 220×200mm | 1套 | 當側抽芯與推桿出現干涉現象時，或者放置鑲件沒有合適位置時，通過頂桿使頂出系統提前復位，適合于側邊有凹槽的塑料制品，，一模兩出，產品為小湯勺，產品尺寸15×26×26mm。 |
A 0113 | 旋轉牙紋模 | 220×200mm | 1套 | 成型硬質材料帶螺紋的塑件，通過旋轉方式將螺紋型芯抽出，注射周期短，效率高，適合大批量生產的塑件，一模兩出，產品為瓶蓋，產品尺寸15×26×26mm。 |
A 0114 | 斜導柱模 | 220×200mm | 1套 | 適合成型抽拔距較大，抽拔力小的塑件，是抽芯機構最常用的側抽芯結構，具有結構簡單，加工方便，安全可靠，斜導柱與開模方向成一定的夾角，在開模力的作用下，斜導柱與滑塊料孔做相對運動，從而完成側抽芯動作，一模一出，產品為線圈骨架，產品尺寸20×φ20×φ30mm。 |
A 0115 | 氣動頂出長距抽芯模 | 220×200mm | 1套 | 該模具為氣動頂出長距抽芯結構，利用氣體的壓力，通過氣缸采用電磁閥和感應開關來控制氣流的走向，可實現開模后先抽芯，然后才能頂出的工作原理。采用氣動抽芯和氣動頂出，抽拔距長，抽拔力大，運動頂出平穩且靈活。抽芯距離不小于55m，產品尺寸不小于長50mm×寬46mm×高16mm。 |
A 0116 | 小梳子模 | 220×200mm | 1套 | 成型內側有凹凸的塑件,加工簡便,結構緊湊,可靠,斜推桿與導向槽配合,當推桿作垂直運動時斜推桿在導向槽的作用下做相對運動,從而完成側抽芯動作，一模一出，產品為日常用小梳子，產品尺寸90×40×5mm。 |
A 0117 | 鏈條成型模 | 220×200mm | 1套 | 該模采用45°對開分型，行位精確定位。并集點澆口與斜導柱等功能。成型多圓相扣產品125×26×3mm。通過簡單操作并可兩圓二次相扣，實現鏈條無限延長。是注塑模具中較典型的結構之一。 |
A 0118 | 運動水壺瓶蓋模 | 220×200mm | 1套 | 成型內側有凹凸的塑件,加工簡便,結構緊湊,可靠,斜推桿與導向槽配合,當推桿作垂直運動時斜推桿在導向槽的作用下做相對運動,從而完成側抽芯動作，一模一出，產品為運動水壺瓶蓋，產品尺寸2×20×60mm。 |
